Y型过滤器
Y型过滤器能过滤介质中的杂质，对计量泵形成保护作用，一般安装在进口管路上并靠近计量泵。
Y型过滤器：能过滤介质中的杂质，对计量泵形成保护作用，一般安装在进口管路上并靠近计量泵。
结构及用途
该过滤器由壳体、排污盖、滤网等组成，是输送介质的管道系统所不可缺少的一种装置，其作用是清除介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞。该过滤器体积小、滤眼细、阻力小、效率高、安装检修方便、成本低、维修方便。材质：不锈钢、PVC等。
主要技术性能
1、适用介质：水、油、气：
2、适用介质温度：≤200℃
3、过滤网规格为10目/寸，20目/寸，30目/寸，40目/寸，60目/寸，100目/寸等；
4、过滤网局部阻力系数2.2，在介质额定流速下阻力为0.1-0.2水柱。

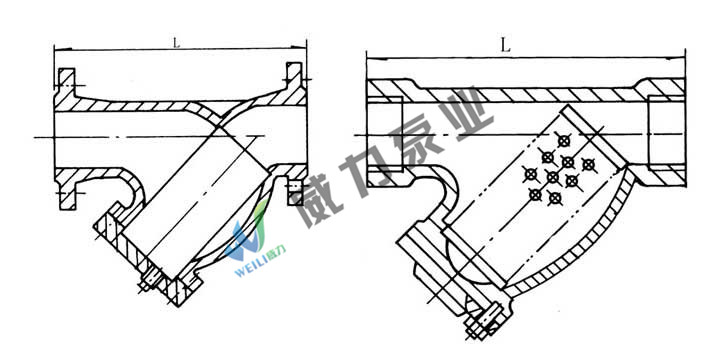

型过滤器安装图
|
Y型过滤器参数表
|
公称通径
|
L
|
公称通径
|
L
|
公称通径
|
L
|
|
15
|
140
|
20
|
150
|
25
|
160
|
|
32
|
180
|
40
|
200
|
50
|
220
|
|
65
|
260
|
80
|
310
|
100
|
350
|
|
125
|
400
|
150
|
450
|
200
|
500
|
|
250
|
550
|
300
|
580
|
350
|
760
|
|
400
|
800
|
450
|
900
|
500
|
1000
|
|
