计量泵附件

  • 膜片式脉冲阻尼器(脉动阻尼器)
膜片式脉冲阻尼器(脉动阻尼器)

膜片式脉冲阻尼器(脉动阻尼器)

脉冲阻尼器又名脉动阻尼器、脉动缓冲器,是消除管路脉动的常用元件,是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离,通过气室容积的变化平滑管路脉动。
主要功能
1、减小除去水锤对系统的危害。
2、减小流速波动的峰值。
3、保护管路、弯头、接头不受压力波动的冲击。
4、为计量泵创造良好的工作环境并改善泵的工作性能。
5、允许系统使用更小的管径,降低成本。
6、和背压阀等配合使用可以使管路的压力波动接近为零。
7、降低系统的能耗。 材质有304、316、内衬式及PVC等,我公司备有以下型号的产品,可供客户选择,若有特殊需求,可单独订购。 膜片式脉冲阻尼器分为上下壳体,中间由聚四氟乙烯&橡胶复合膜片分隔,是最常用的脉冲阻尼器。最大的优点就是隔膜将预充气体和管路中的液体分开,方便维护,在合适的选型、充压条件下,能够减少绝大多数的脉冲。我公司生产的膜片式脉冲阻尼器PVC材质的最大耐压为1.0MPa,不锈钢材质最大耐压一般为2.5MPa,最高耐压5.0MPa。 容积选型方法:每次冲程的容积数(毫升)乘以10,即得到能减小90%脉冲的最小容积。
设计特点 DESIGN FEATURES
•膜片式结构,介质和压缩气体分离,保证长期稳定运行
•接触介质部分只有下壳体和膜片,常规膜片采用橡胶衬四氟形式,四氟做过多向滚压处理,耐腐蚀性好,使用寿命高 适用范围 TYPICAL APPLICATIONS
•化工、水处理、实验室、石油行业
•腐蚀性液体
特性参数:
•PVC材质耐压1.0-1.6MPa,不锈钢(碳钢材质)耐压有2.5MPa、5MPa和10MPa
•安全测试压力: 1.5 倍的最大输入压力
•适用温度:普通膜片-5℃至+80℃);
材质:
•壳体材质:PVC、SS304、SS316L、PVDF、PP、碳钢等(可按要求定做)
•膜片材质:橡胶衬四氟
购买膜片式脉冲阻尼器时,请提供以下数据:
1、 膜片式脉冲阻尼器的容积、材质、连接方式(或提供泵的流量、压力、介质、材质,由我公司为您提供精确选型)
最好能同时告知输送的介质、温度。
膜片式脉冲阻尼器规格及安装尺寸

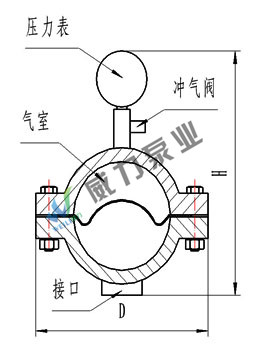

型号 实际容积L 额定压力MPa 材质 外形尺寸 联接方式 膜片式脉冲阻尼器结构图
高㎜ 直径㎜
RXMZ-P0.35/1.0 0.35 1.0 PVC 235 Φ142 RC1/2"
RXMZ-P0.6/1.0 0.6 1.0 PVC 250 Φ174 RC3/4"
RXMZ-P1.0/1.0 1.0 1.0 PVC 310 Φ210 RC1"
RXMZ-P2.0/1.0 2.0 1.0 PVC 380 Φ260 RC1+1/4"
RXMZ-S0.35/2.5(5.0) 0.34 2.5/5.0 304/316L/碳钢 (可内衬ECTFE) 220 Φ140 RC1/2"
RXMZ-S0.6/2.5(5.0) 0.6 2.5/5.0 304/316L/碳钢(可内衬ECTFE) 230 Φ170 RC3/4"
RXMZ-S1.0/2.5(5.0) 0.95 2.5/5.0 304/316L/碳钢(可内衬ECTFE) 250 Φ215 RC1"
RXMZ-S2.0/2.5(5.0) 2.0 2.5/5.0 304/316L(可内衬ECTFE) 300 Φ240 RC1+1/4"
RXMZ-S4.0/2.5(5.0) 4.2 2.5/5.0 304/316L(可内衬ECTFE) 340 Φ260 RC1+1/4"
RXMZ-S6.0/2.5 6.0 2.5 304/316L 380 Φ320 RC2"
连接口径可根据要求定做
